Sensor Instruments

Cadre optique

Les cadres optiques série FLB sont des barrières optiques infrarouges permettant la détection et le comptage de pièces en statique ou dynamique. 3 formats en cadres, fourches ou barrages, sont disponibles avec pour chacun, des encombrements variés facilitant votre choix. Ultra robuste, ils permettent la détection de pièces à partir de 0,3mm.
Cadre optique

Versions disponibles

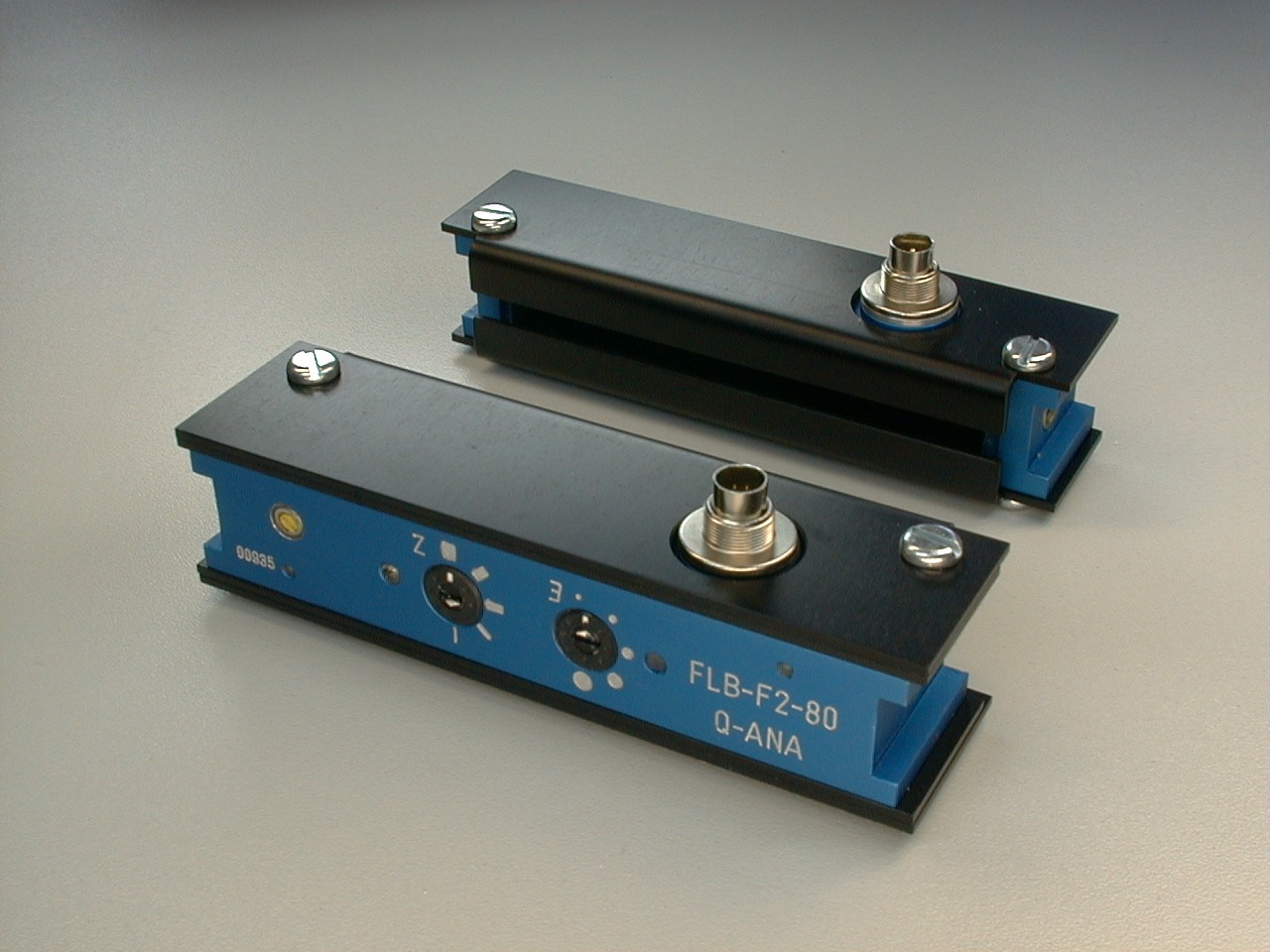

Barrage infrarouge FLB-F2

Cette solution barrage infrarouge FLB-F2 permet un écartement jusque 800mm.

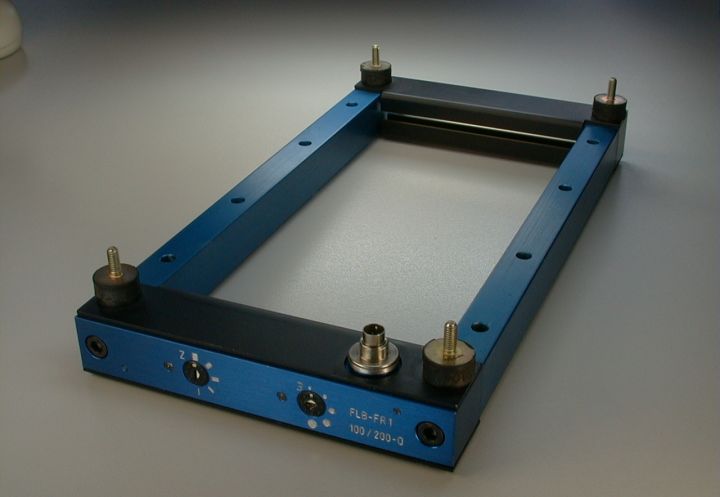

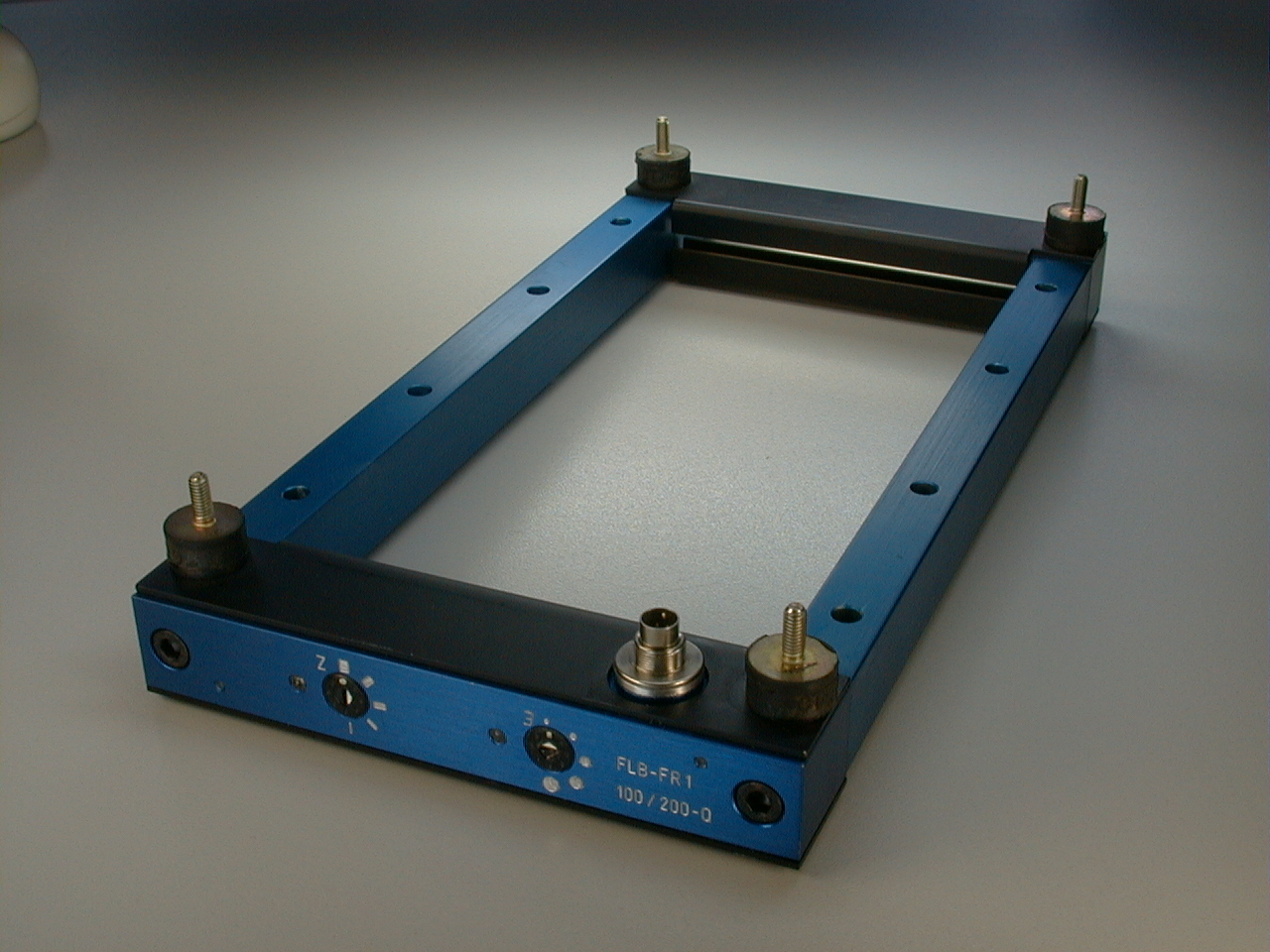

Cadre optique FLB-FR1

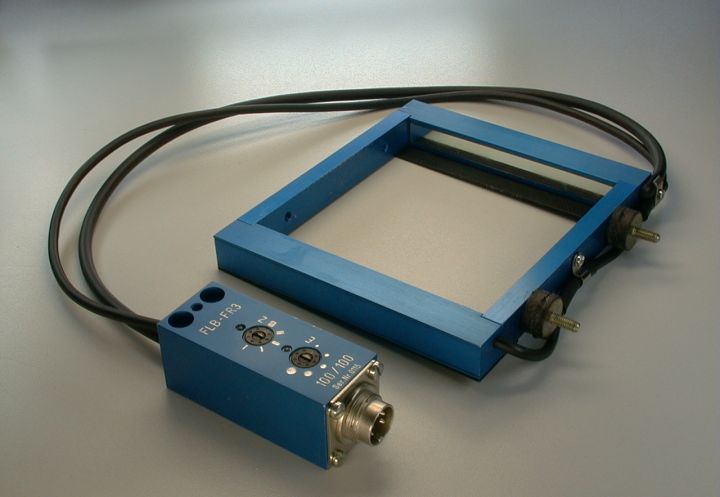

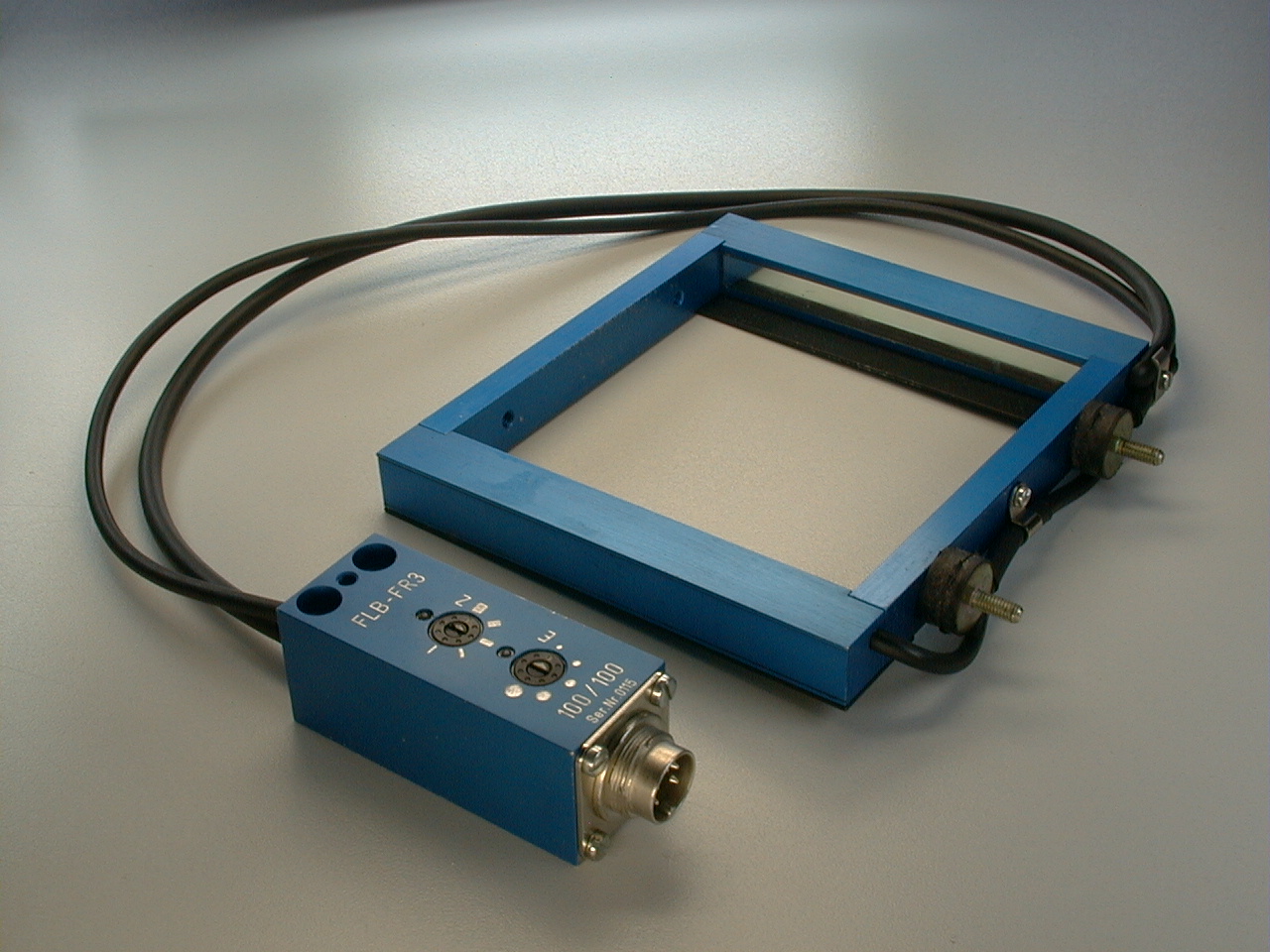

Cadre optique FLB-FR1 avec ajustement des sensibilités sur le capteur ou FLB-FR3 avec un boitier déporté facile d’accès

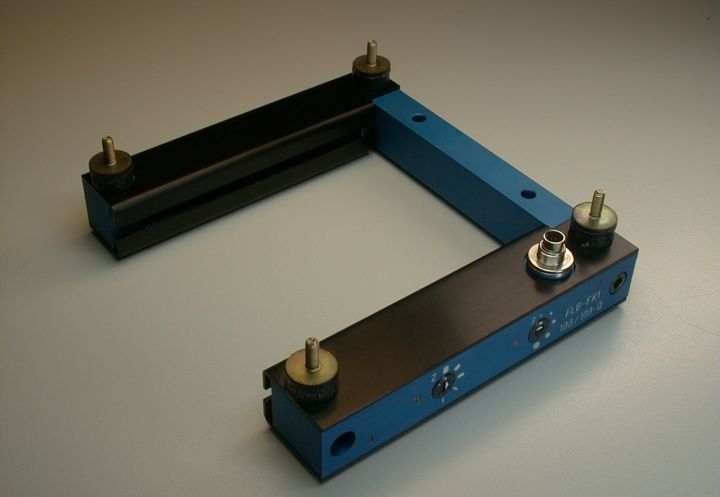

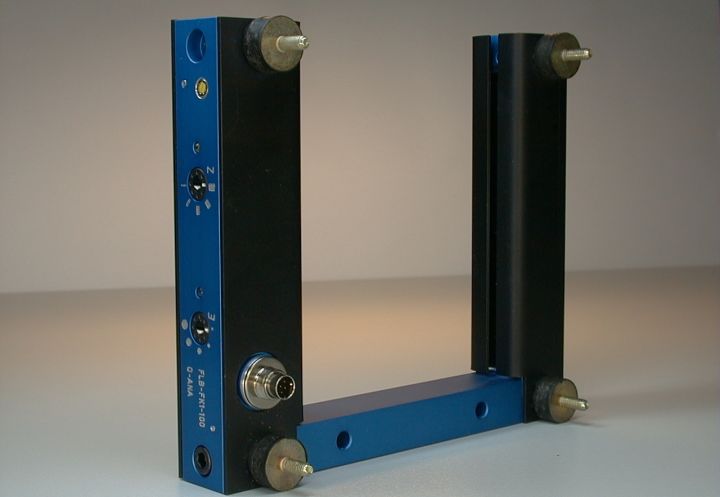

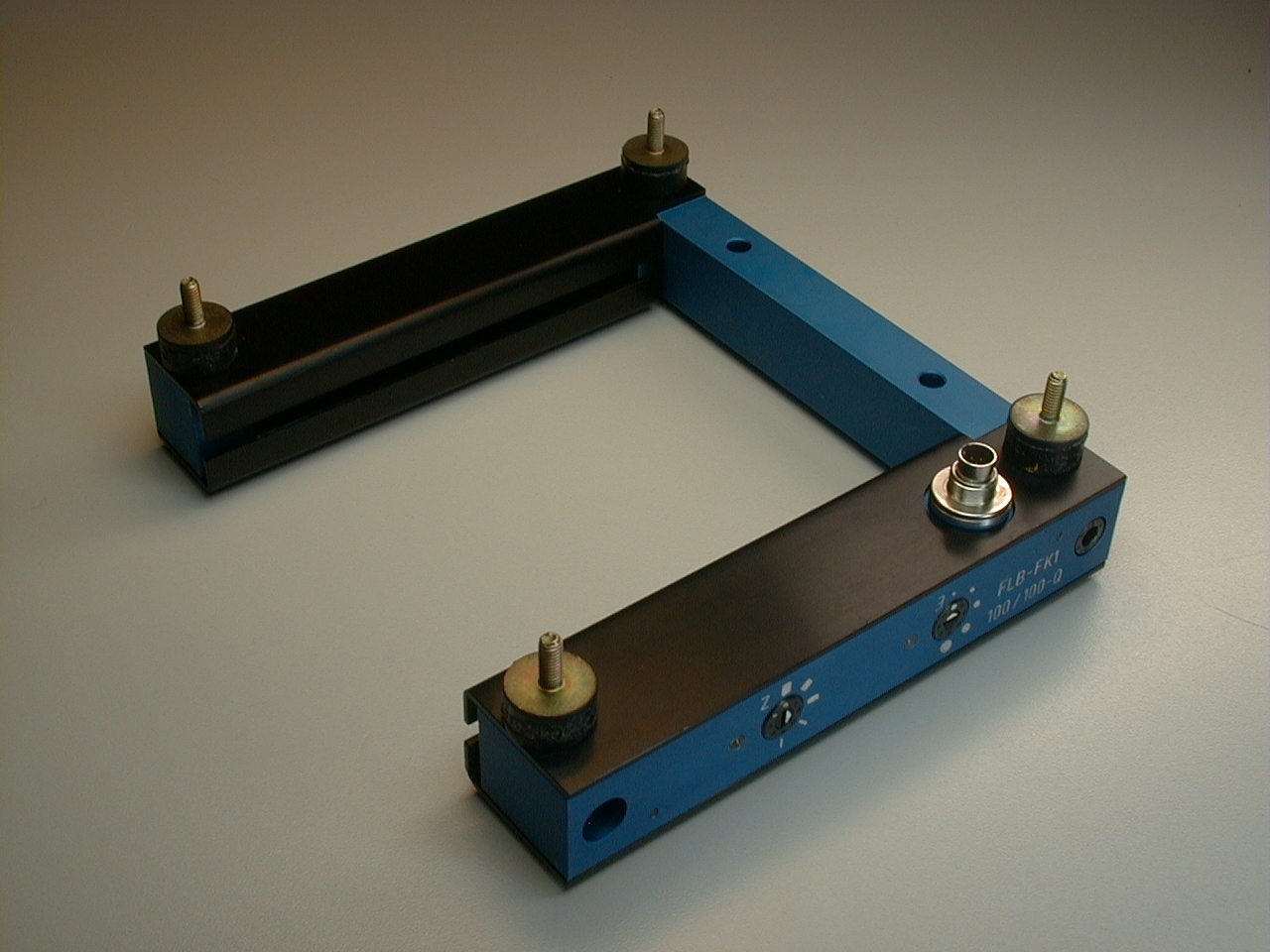

 Fourche de détection FLB-FK1

Fourche de détection FLB-FK1, ce cadre optique ouvert facilite son implantation, ou un éventuel dégagement nécessaire.

Ces cadres optiques présentent les caractéristiques suivantes :

  • Hauteur de faisceau et écartement de 38/60/80/100/160/200/300mm
  • Sortie statique et dynamique (pulse) de 1KHz
  • Ajustement des sensibilités et temporisations 20..300ms par 2 commutateurs
  • Optiques en verre et carters métalliques de protection IP67
  • 4 silentblocks pallient aux vibrations et chocs
  • Sortie électrique et témoin lumineux dédiés à l’encrassement
  • Température d’utilisation de -20…+60°C
  • Sortie analogique 0/10V optionnelle

À savoir

Les cadres optiques de la série FLB permettent de réaliser les applications suivantes :

  1. Détection de la découpe après emboutissage ou poinçonnage
  2. Comptage de pièces dynamiques
  3. Détection goutte après le scellage d’un sachet
  4. Protection outil de presse par le contrôle d’éjection
  5. Contrôle de rupture de fil
  6. Comptage de pièces soufflées dans un tube partiellement translucide
  7. Détection passage de pièces sur convoyeur

Galerie photos
